هرم اتوماسیون صنعتی یک مدل لایهای است که ساختار سیستمهای صنعتی را در قالب پنج سطح اصلی نمایش میدهد: سطح فیلد (Field Level)، سطح کنترل (Control Level)، سطح نظارت و سرپرستی یا SCADA، سطح برنامهریزی یا MES و در نهایت سطح مدیریت یا ERP. این هرم نشان میدهد دادهها چگونه از کف کارخانه جمعآوری میشوند و تصمیمها چگونه از لایههای مدیریتی به فرآیند تولید منتقل میگردند.
اگر میخواهید بدانید هر کدام از این سطوح دقیقاً چه وظیفهای دارند، ارتباط بین آنها چگونه برقرار میشود، تفاوت سطح کنترل با SCADA چیست و چرا شناخت سطوح اتوماسیون صنعتی برای طراحی و پیادهسازی یک سیستم صنعتی موفق حیاتی است، ادامه مقاله را حتماً بخوانید. در ادامه، تمام لایههای هرم اتوماسیون صنعتی را بهصورت کاربردی، دقیق و مطابق با نیاز صنعت 2025 بررسی کردهایم.
اتوماسیون صنعتی به زبان ساده یعنی استفاده از فناوری برای انجام خودکار فرآیندهای صنعتی، با حداقل دخالت انسان. اما واقعیت کمی پیچیدهتر از این تعریف کوتاه است. اتوماسیون صنعتی مجموعهای از سختافزارها، نرمافزارها، شبکهها و منطقهای کنترلی است که با هم کار میکنند تا تولید دقیقتر، سریعتر و ایمنتر انجام شود.
در این سیستمها، تصمیمگیریها بر اساس دادههای واقعی و لحظهای انجام میشود، نه حدس و تجربه فردی. سنسورها داده جمعآوری میکنند، کنترلرها تحلیل میکنند و عملگرها واکنش نشان میدهند. همهچیز حسابشده، قابل پیشبینی و قابل بهینهسازی است.
مزایای اتوماسیون صنعتی چیست؟
مزایای اتوماسیون صنعتی آنقدر زیادند که نادیده گرفتنشان تقریباً غیرممکن است:
کاهش خطای انسانی و افزایش دقت
افزایش سرعت تولید بدون افت کیفیت
کاهش توقفات ناخواسته خط تولید
بهبود ایمنی کارکنان
امکان تحلیل داده و تصمیمگیری هوشمندانه
کاهش هزینههای عملیاتی در بلندمدت
بهبیان دیگر، اتوماسیون صنعتی یعنی کنترل بهتر، دید شفافتر و آیندهای پایدارتر برای صنایع.

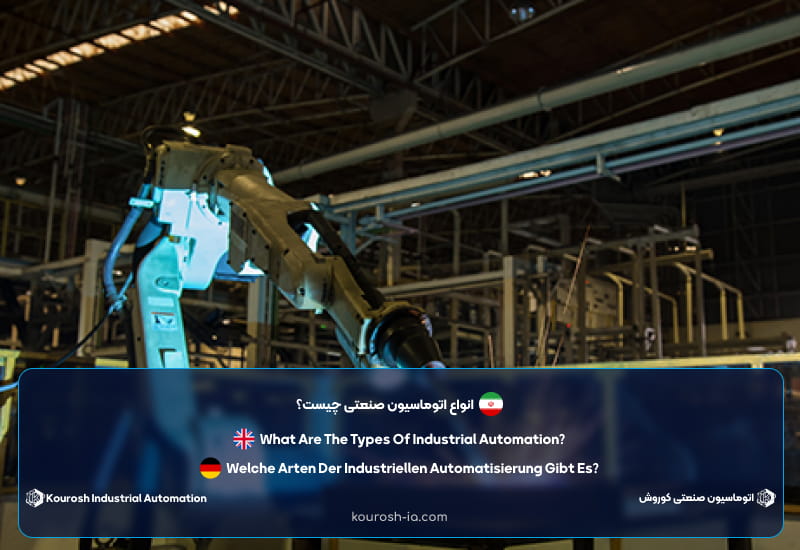

انواع اتوماسیون صنعتی چیست؟
اتوماسیون صنعتی یک مفهوم یکدست و یکنواخت نیست. بسته به نوع صنعت، سطح پیچیدگی، حجم تولید و اهداف سازمان، انواع مختلفی از اتوماسیون صنعتی پیادهسازی میشود. شناخت این دستهبندیها کمک میکند تصمیمهای واقعبینانهتری گرفته شود.
بهطور کلی، انواع اتوماسیون صنعتی را میتوان به چند دسته اصلی تقسیم کرد:
اتوماسیون ثابت (Fixed Automation)
در این نوع، تجهیزات برای انجام یک فرآیند مشخص طراحی میشوند. انعطافپذیری پایین است، اما سرعت و حجم تولید بالاست. صنایع خودروسازی نمونه بارز این مدل هستند.اتوماسیون قابل برنامهریزی (Programmable Automation)
این سیستمها امکان تغییر برنامه و تنظیم مجدد را دارند. برای تولیدات دستهای و متغیر مناسباند و معمولاً با PLCها پیادهسازی میشوند.اتوماسیون انعطافپذیر (Flexible Automation)
ترکیبی هوشمند از سرعت و انعطافپذیری. سیستم میتواند بدون توقف، بین محصولات مختلف سوئیچ کند.اتوماسیون هوشمند (Intelligent Automation)
نسل جدید اتوماسیون که از هوش مصنوعی، یادگیری ماشین و تحلیل داده بهره میبرد.
هرکدام از این مدلها میتوانند در لایههای مختلف هرم اتوماسیون صنعتی حضور داشته باشند و نقش متفاوتی ایفا کنند.
🔥 حتما بخوانید ! انواع اتوماسیون صنعتی کدامند؟

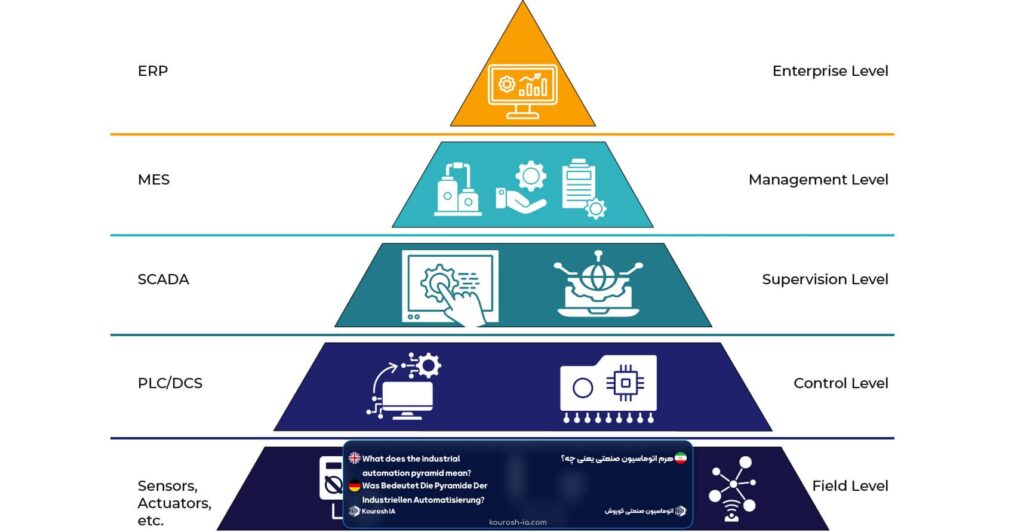

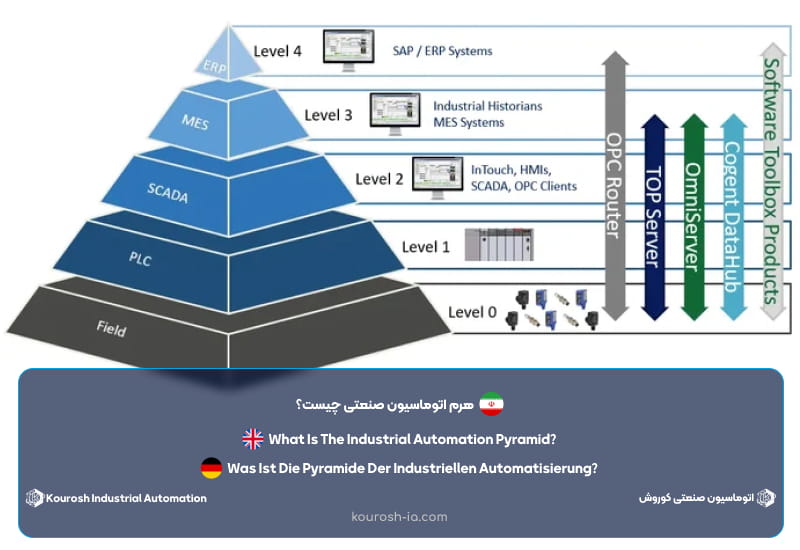

هرم اتوماسیون صنعتی چیست؟
هرم اتوماسیون صنعتی یک مدل سلسلهمراتبی است که ساختار سیستمهای صنعتی را از پایینترین سطح فیزیکی تا بالاترین سطح مدیریتی نمایش میدهد. این هرم نشان میدهد که چگونه دادهها از کف کارخانه جمعآوری میشوند و چگونه تصمیمها از سطوح بالاتر به پایین منتقل میشوند.
در پایین هرم، تجهیزات فیزیکی قرار دارند؛ جایی که داده خام تولید میشود. هرچه به سمت بالای هرم حرکت میکنیم، دادهها پردازششدهتر، تصمیمها استراتژیکتر و دید مدیریتی کلانتر میشود.
نکته مهم اینجاست:
هر سطح بهتنهایی معنا ندارد. قدرت واقعی هرم اتوماسیون صنعتی در ارتباط منسجم بین سطوح نهفته است. اگر یکی از لایهها درست طراحی یا اجرا نشود، کل سیستم دچار اختلال میشود.
سطوح اتوماسیون صنعتی کدامند؟
وقتی از سطوح اتوماسیون صنعتی صحبت میکنیم، منظورمان لایههایی است که هرکدام وظیفه مشخصی در چرخه تولید و مدیریت دارند. این سطوح معمولاً به پنج لایه اصلی تقسیم میشوند که در ادامه بهصورت دقیق بررسی میکنیم.
این سطوح عبارتاند از:
سطح فیلد (Field Level)
سطح کنترل (Control Level)
سطح نظارت و سرپرستی (Supervisory Control)
سطح برنامهریزی (Planning Level)
سطح مدیریت (Management Level)
هرکدام از این سطوح، مثل چرخدندهای در یک سیستم دقیق عمل میکنند؛ حذف یا ضعف هرکدام، کل سازوکار را بههم میریزد.

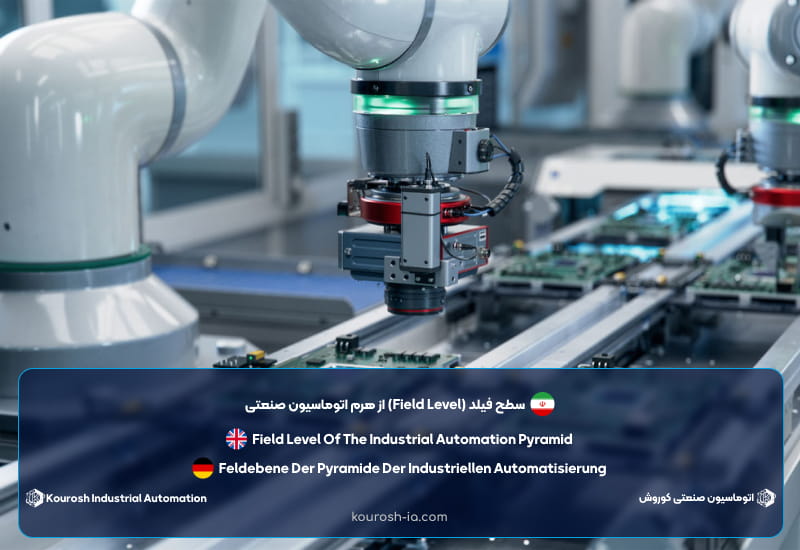

1. سطح فیلد (Field Level) از هرم اتوماسیون صنعتی
سطح فیلد پایینترین و درعینحال حیاتیترین بخش هرم اتوماسیون صنعتی است. اینجا همان جایی است که همهچیز از آن شروع میشود. دادهها در این سطح تولید میشوند و فرمانها در همینجا اجرا میشوند.
در سطح فیلد، با تجهیزات فیزیکی سر و کار داریم؛ تجهیزاتی که مستقیماً با فرآیند تولید در تماساند. سنسورها دما، فشار، سرعت و موقعیت را اندازهگیری میکنند و عملگرها مانند موتور، شیر، رله و سیلندر فرمانها را اجرا میکنند.
ویژگیهای کلیدی سطح فیلد:
ارتباط مستقیم با فرآیند فیزیکی
تولید داده خام و بلادرنگ
واکنش سریع و بدون تأخیر
اهمیت بالای دقت و دوام تجهیزات
اگر بخواهیم ساده بگوییم، سطح فیلد گوش و دست سیستم اتوماسیون است. بدون داده دقیق از این سطح، هیچ تصمیم هوشمندانهای در سطوح بالاتر ممکن نیست.
2. سطح کنترل (Control Level)
سطح کنترل، مغز عملیاتی سیستم اتوماسیون صنعتی محسوب میشود. اینجا جایی است که دادههای سطح فیلد دریافت، تحلیل و به فرمانهای کنترلی تبدیل میشوند. ابزار اصلی این سطح، کنترلرها هستند؛ بهویژه PLCها و در برخی صنایع DCS.
در این سطح، منطق کنترلی تعریف میشود. اگر دما از حد مجاز بالاتر رفت، چه اتفاقی بیفتد؟ اگر فشار افت کرد، سیستم چگونه واکنش نشان دهد؟ همه این تصمیمها در سطح کنترل گرفته میشود.
وظایف اصلی سطح کنترل:
اجرای منطق کنترلی
پردازش سریع دادههای فیلد
ارسال فرمان به عملگرها
حفظ پایداری و ایمنی فرآیند
سطح کنترل قلب تپنده هرم اتوماسیون صنعتی است؛ جایی که ثانیهها و میلیثانیهها اهمیت دارند.
3. سطح نظارت و سرپرستی (Supervisory Control) از هرم اتوماسیون صنعتی
در سطح نظارت و سرپرستی، تصویر بزرگتری از فرآیند شکل میگیرد. این سطح معمولاً با سیستمهای SCADA شناخته میشود. اپراتورها و ناظران در این لایه، وضعیت کلی خط تولید را مشاهده، تحلیل و در صورت نیاز مداخله میکنند.
SCADA فقط یک نمایشگر ساده نیست. این سیستمها دادهها را ثبت میکنند، هشدار میدهند، گزارش میسازند و امکان کنترل از راه دور را فراهم میکنند.
ویژگیهای مهم این سطح:
مانیتورینگ لحظهای فرآیند
ثبت و آرشیو دادهها
مدیریت آلارمها و هشدارها
رابط کاربری انسان و ماشین (HMI)
سطح نظارت، پل ارتباطی بین عملیات فنی و تصمیمهای مدیریتی است.
4. سطح برنامهریزی (Planning Level)
سطح برنامهریزی جایی است که دادههای تولید به تصمیمهای تاکتیکی تبدیل میشوند. در این لایه، سیستمهای MES یا همان سیستم اجرای تولید نقش اصلی را ایفا میکنند.
MES اطلاعات را از SCADA و کنترلرها دریافت میکند و آنها را به برنامههای تولید، زمانبندی، کنترل کیفیت و مدیریت منابع تبدیل میکند.
کارکردهای کلیدی این سطح:
برنامهریزی تولید
ردیابی مواد و محصولات
تحلیل عملکرد خطوط تولید
کاهش گلوگاهها
سطح برنامهریزی کمک میکند تولید فقط انجام نشود، بلکه بهینه انجام شود.
5. سطح مدیریت (Management Level) از هرم اتوماسیون صنعتی
در بالاترین سطح هرم اتوماسیون صنعتی، سطح مدیریت قرار دارد. اینجا دیگر خبری از دادههای لحظهای نیست؛ صحبت از تحلیلهای کلان، KPIها و تصمیمهای استراتژیک است.
سیستمهای ERP معمولاً در این سطح قرار میگیرند. مدیران با استفاده از دادههای تجمیعشده، درباره سرمایهگذاری، توسعه، بهینهسازی و آینده سازمان تصمیم میگیرند.
ویژگیهای سطح مدیریت:
دید کلان به سازمان
تحلیل مالی و عملیاتی
تصمیمسازی استراتژیک
ارتباط با بازار و زنجیره تأمین
این سطح نشان میدهد اتوماسیون صنعتی فقط فنی نیست؛ کاملاً مدیریتی و اقتصادی است.
هرم اتوماسیون صنعتی در یک نگاه
| سطح هرم | نام سطح | وظیفه اصلی | سیستمها / تجهیزات | نوع داده |
|---|---|---|---|---|
| Level 0 | سطح فیلد (Field Level) | جمعآوری داده و اجرای فرمانها | سنسورها، عملگرها، موتورها، شیرها | داده خام و لحظهای |
| Level 1 | سطح کنترل (Control Level) | کنترل و تصمیمگیری لحظهای فرآیند | PLC، DCS، RTU | داده پردازششده کنترلی |
| Level 2 | سطح نظارت و سرپرستی (SCADA) | مانیتورینگ، هشدار و گزارشگیری | SCADA، HMI | دادههای تجمیعشده عملیاتی |
| Level 3 | سطح برنامهریزی (Planning Level) | مدیریت تولید و بهینهسازی عملیات | MES (Manufacturing Execution System) | داده تحلیلی و عملکردی |
| Level 4 | سطح مدیریت (Management Level) | تصمیمگیری کلان و مدیریت کسبوکار | ERP، BI، سیستمهای مدیریتی | دادههای استراتژیک و مالی |
مزایای پیاده کردن هرم اتوماسیون صنعتی در صنایع
پیادهسازی هرم اتوماسیون صنعتی مزایای متعددی دارد که هرکدام بهتنهایی میتواند توجیهکننده سرمایهگذاری باشد. اما وقتی همه این مزایا کنار هم قرار میگیرند، تصویر کاملاً روشن میشود.
• افزایش بهرهوری
اتوماسیون باعث میشود منابع بهینه استفاده شوند و زمانهای تلفشده کاهش یابد.
• کاهش زمان
فرآیندها سریعتر، دقیقتر و بدون وقفه انجام میشوند.
• افزایش شفافیت
دادهها در همه سطوح در دسترس و قابل تحلیل هستند.
• افزایش قابلیت ردیابی
هر محصول و هر فرآیند قابل پیگیری است.
• توسعهپذیری
سیستمها بهراحتی قابل ارتقا و گسترش هستند.
• انعطافپذیری
تغییر در تولید بدون هزینههای سنگین انجام میشود.
• همگام بودن با صنعت
سازمان همیشه بهروز و رقابتی باقی میماند.
• کاهش هزینهها
خطاها، دوبارهکاری و توقفها به حداقل میرسند.
• بهبود ایمنی کارکنان
وظایف خطرناک به سیستمها سپرده میشود.
ارتباط بین سطوح هرم اتوماسیون صنعتی چیست؟
ارتباط بین سطوح هرم اتوماسیون صنعتی یک ارتباط یکطرفه نیست؛ بلکه تبادل مداوم داده و فرمان است. دادهها از پایین به بالا حرکت میکنند و تصمیمها از بالا به پایین اعمال میشوند.
این ارتباط اگر درست طراحی نشود، به گلوگاه اطلاعاتی، تأخیر یا حتی تصمیمهای اشتباه منجر خواهد شد. استفاده از پروتکلهای استاندارد، امنیت ارتباطات و معماری درست شبکه، نقش کلیدی در این بخش دارد.
هماهنگی بین سطوح، همان چیزی است که اتوماسیون صنعتی را از یک مجموعه جزیرهای به یک سیستم هوشمند تبدیل میکند.

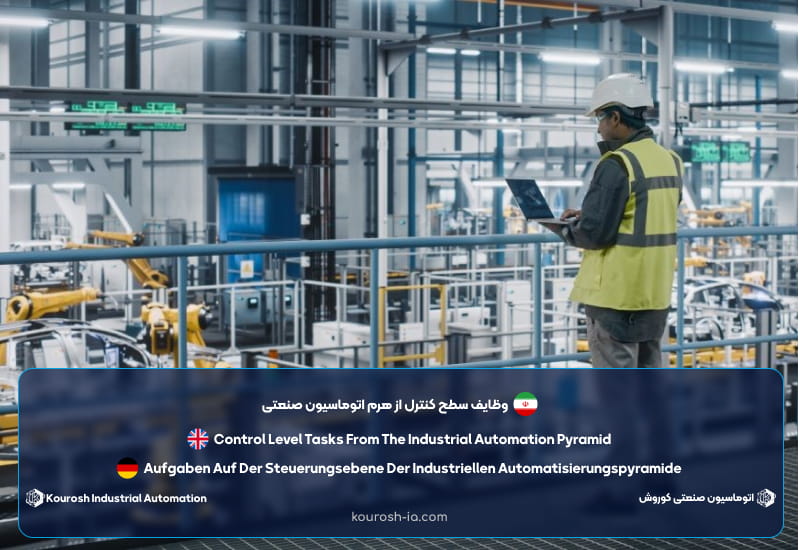

وظایف سطح کنترل از هرم اتوماسیون صنعتی
سطح کنترل وظایف متعددی دارد که بدون آنها، کل سیستم فلج میشود. این وظایف شامل اجرای منطق کنترلی، واکنش سریع به تغییرات، مدیریت خطاها و تضمین ایمنی فرآیند است.
کنترلرها باید در کسری از ثانیه تصمیم بگیرند و فرمان بدهند. تأخیر در این سطح میتواند به توقف خط تولید یا حتی حادثه منجر شود.
بههمین دلیل، طراحی سطح کنترل نیازمند دقت بالا، تستهای گسترده و دانش فنی عمیق است. این سطح، جایی برای آزمون و خطا نیست.
تفاوت بین سطح SCADA و سطح کنترل چیست؟
سطح کنترل مسئول تصمیمهای لحظهای و سریع است، در حالی که SCADA بیشتر بر نظارت، ثبت داده و تعامل انسانی تمرکز دارد.
بهبیان ساده، کنترل عمل میکند و SCADA مشاهده و مدیریت میکند. هر دو لازماند، اما نقشهای متفاوتی دارند.
نام سیستم اجرای تولید چیست؟
سیستم اجرای تولید با نام MES (Manufacturing Execution System) شناخته میشود. این سیستم قلب تپنده سطح برنامهریزی در هرم اتوماسیون صنعتی است.
MES بین دنیای فنی و دنیای مدیریتی پل میزند و اطلاعات تولید را به زبان تصمیمگیری تبدیل میکند.

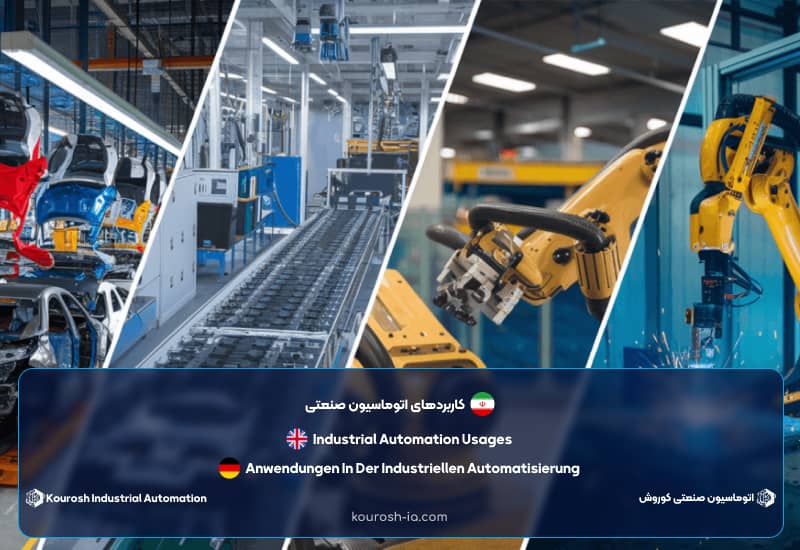

کاربردهای اتوماسیون صنعتی
اتوماسیون صنعتی تقریباً در همه صنایع حضور دارد؛ از نفت و گاز گرفته تا صنایع غذایی، داروسازی و خودروسازی.
در هر جا که دقت، سرعت و ایمنی اهمیت دارد، اتوماسیون صنعتی حرف اول را میزند. کاربردها بسته به صنعت متفاوت است، اما هدف همیشه یکی است: تولید بهتر با هزینه کمتر و کیفیت بالاتر.
بایدهای یک سیستم اتوماسیون صنعتی
یک سیستم اتوماسیون صنعتی موفق باید:
مقیاسپذیر باشد
امن باشد
قابل نگهداری باشد
مستندات کامل داشته باشد
با نیاز کسبوکار همسو باشد
سیستم اتوماسیون صنعتی چگونه کار میکند؟
سیستم اتوماسیون صنعتی با جمعآوری داده از سطح فیلد آغاز میشود. این دادهها در سطح کنترل پردازش شده و در سطوح بالاتر تحلیل و به تصمیم تبدیل میشوند.
این چرخه بهصورت مداوم تکرار میشود و سیستم را زنده و پویا نگه میدارد.
🔥 حتما بخوانید ! 8 روش تشخیص کالای اصلی در اتوماسیون صنعتی
سوالات متداول درباره هرم اتوماسیون صنعتی
آیا هرم اتوماسیون صنعتی هنوز در 2025 کاربرد دارد؟
بله، با وجود فناوریهای جدید، این مدل همچنان پایه طراحی سیستمهاست.
آیا همه صنایع به همه سطوح نیاز دارند؟
خیر، بسته به مقیاس و پیچیدگی، برخی سطوح ممکن است ادغام شوند.
آیا پیادهسازی هرم اتوماسیون صنعتی پرهزینه است؟
در ابتدا بله، اما در بلندمدت باعث کاهش هزینهها میشود.
سخن آخر درباره هرم اتوماسیون صنعتی
هرم اتوماسیون صنعتی با ایجاد ارتباطی شفاف بین سطوح مختلف تولید و مدیریت، به صنایع کمک میکند بهرهوری بالاتر و تصمیمگیری دقیقتری داشته باشند؛ اگر قصد دارید این ساختار را بهصورت اصولی در مجموعه خود پیادهسازی کنید، همین حالا با اتوماسیون صنعتی کوروش تماس بگیرید و از مشاوره تخصصی کارشناسان ما بهرهمند شوید.
