خدمات تابلو برق صنعتی قلب سیستم‌های الکتریکی هر کارخانه و مرکز صنعتی است؛ جعبه‌ای ایمن که برق ورودی را دریافت کرده و آن را بین بخش‌های مختلف توزیع می‌کند، همزمان از تجهیزات در برابر اضافه‌بار، اتصال کوتاه و خطرات احتمالی محافظت می‌نماید. انواع تابلو برق صنعتی با طراحی‌های متنوع و استانداردهای دقیق، امکان کنترل، مانیتورینگ و اتوماسیون فرآیندها را فراهم می‌کنند و بدون آن‌ها هیچ شبکه برقی پایدار و مطمئنی وجود نخواهد داشت.

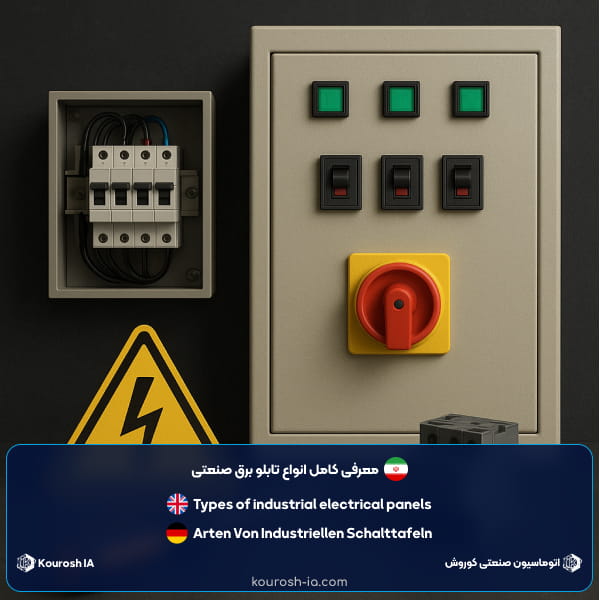

معرفی انواع تابلو برق صنعتی از نظر ساختار و طراحی
1. تابلو برق فلزی محفوظ (Metal Enclosed)
این نوع تابلو برق‌ها دارای محفظه‌ای فلزی هستند که تمام تجهیزات داخلی درون آن قرار می‌گیرند و از تماس مستقیم افراد با قسمت‌های برق‌دار جلوگیری می‌شود. طراحی آن‌ها ساده‌تر از مدل‌های پیشرفته است و در محیط‌هایی که نیاز به ایمنی متوسط و هزینه کمتر دارند، استفاده می‌شوند. از این تابلوها بیشتر در پروژه‌های عمومی، کارخانه‌های کوچک و فضاهای سرپوشیده استفاده می‌شود. مزیت اصلی‌شان سادگی نصب و تعمیرات نسبتاً راحت است، اما از نظر انعطاف‌پذیری و قابلیت جداسازی تجهیزات در سطح پایین‌تری قرار دارند.
2. تابلو برق با روکش فلزی (Metal Clad)
این تابلوها پیشرفته‌تر از نوع Enclosed هستند و هر تجهیز داخلی مانند کلیدها، فیوزها یا شینه‌ها، در محفظه فلزی جداگانه‌ای قرار می‌گیرد. این ساختار باعث می‌شود ایمنی بسیار بالاتر باشد و در صورت بروز خطا، آسیب به سایر تجهیزات منتقل نشود. معمولاً در صنایع بزرگ، نیروگاه‌ها و پالایشگاه‌ها استفاده می‌شوند که امنیت و پایداری سیستم بسیار مهم است. امکان تعمیر یا تعویض تجهیزات بدون خاموشی کامل سیستم از دیگر ویژگی‌های مثبت این مدل است. به دلیل همین مزایا، هزینه ساخت و نگهداری آن‌ها بالاتر است.
3. تابلو برق کشویی یا Withdrawable
در این تابلوها تجهیزات اصلی مثل کلیدها و واحدهای حفاظتی به‌صورت کشویی طراحی می‌شوند و می‌توان آن‌ها را بدون خاموش کردن کامل تابلو از مدار خارج یا به مدار وارد کرد. این ویژگی، نگهداری و تعمیرات را بسیار ساده‌تر می‌کند و زمان خاموشی سیستم را کاهش می‌دهد. استفاده آن‌ها بیشتر در صنایع حساس مانند پتروشیمی، فولاد، نیروگاه و کارخانه‌های بزرگ است که حتی چند دقیقه توقف می‌تواند خسارت بزرگی ایجاد کند. این تابلوها انعطاف‌پذیری بالایی دارند و امکان توسعه یا تعویض تجهیزات را آسان می‌کنند. البته هزینه اولیه آن‌ها بالاست و نیازمند نگهداری تخصصی هستند.
4. تابلو برق Compartment Type
این نوع تابلو شبیه Metal Clad است اما تجهیزات درون محفظه‌های جداگانه تقسیم‌بندی می‌شوند و هر بخش (Compartment) به صورت مستقل کار می‌کند. این طراحی باعث افزایش ایمنی و کاهش ریسک آتش‌سوزی یا خطای الکتریکی می‌شود. در صنایع متوسط تا بزرگ که ایمنی و قابلیت اطمینان اهمیت دارد، استفاده می‌شوند. مزیت اصلی‌شان قابلیت کنترل و دسترسی آسان به هر بخش بدون ایجاد اختلال در کل سیستم است. این مدل یک گزینه اقتصادی‌تر در مقایسه با Metal Clad محسوب می‌شود ولی همچنان امنیت بالایی فراهم می‌کند.
5. تابلو برق رک (Rack)
این تابلوها بیشتر برای سیستم‌های کنترلی و مانیتورینگ یا تجهیزات الکترونیکی با ولتاژ پایین به کار می‌روند. طراحی آن‌ها مشابه رک‌های شبکه است که تجهیزات به‌صورت ماژولار و در طبقات مختلف نصب می‌شوند. از این مدل در دیتاسنترها، مراکز مخابراتی و اتاق‌های کنترل استفاده می‌شود. انعطاف‌پذیری بالا و امکان افزودن یا تغییر تجهیزات بدون نیاز به تغییر کل تابلو، از مزایای مهم آن است. معمولاً فضای کمی اشغال می‌کنند و برای کاربری‌های دقیق و فنی بسیار مناسب هستند.

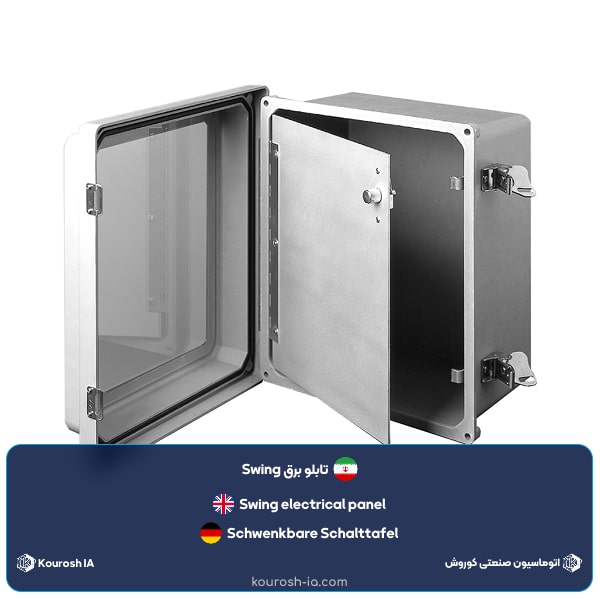

6. تابلو برق Swing
تابلوهای Swing دارای درب‌هایی هستند که به‌صورت لولایی یا چرخشی باز می‌شوند و امکان دسترسی آسان به پشت و جلوی تجهیزات را می‌دهند. این طراحی باعث می‌شود تعمیرکار یا اپراتور به راحتی تجهیزات را بررسی و سرویس کند. بیشتر در فضاهایی که نیاز به دسترسی مداوم به تجهیزات وجود دارد، مثل مراکز مانیتورینگ، کارگاه‌های تولیدی و تابلوهای فرعی استفاده می‌شوند. مزیت اصلی‌شان سهولت در نصب و تعمیرات است، اما از نظر ایمنی نسبت به مدل‌های Metal Clad یا Withdrawable ضعیف‌ترند. به همین دلیل برای کاربردهای حساس یا ولتاژ بالا چندان مناسب نیستند.
بررسی انواع تابلو برق صنعتی از نظر عملکرد تابلو
1. تابلوهای کنترل موتور یا کنترل روشنایی
این تابلوها برای راه‌اندازی، کنترل و حفاظت از موتورهای الکتریکی یا سیستم‌های روشنایی به کار می‌روند. معمولاً در کارخانجات، کارگاه‌های صنعتی، مراکز تجاری و ساختمانی استفاده می‌شوند. مزیتشان این است که می‌توانند سرعت، جهت و عملکرد موتور یا شدت و زمان روشنایی را مدیریت کنند. همچنین از آسیب‌دیدگی تجهیزات در برابر اضافه‌بار و اتصال کوتاه جلوگیری می‌کنند.
2. تابلوهای قابل برنامه‌ریزی (PLC Panel)
این تابلوها مجهز به کنترلرهای منطقی قابل برنامه‌ریزی هستند و وظیفه دارند فرآیندهای پیچیده صنعتی را اتوماتیک کنند. در خطوط تولید، صنایع خودروسازی، پتروشیمی و کارخانه‌هایی که نیاز به کنترل دقیق و هوشمند دارند، کاربرد دارند. مزیت اصلی آن‌ها انعطاف‌پذیری بالا و امکان تغییر برنامه بدون نیاز به تغییر سخت‌افزار است.
3. تابلوهای خازنی
این تابلوها برای اصلاح ضریب توان (Power Factor) شبکه برق استفاده می‌شوند و باعث کاهش تلفات انرژی و هزینه برق می‌گردند. بیشتر در صنایع بزرگ، ساختمان‌های تجاری و کارگاه‌هایی با مصرف بالای برق به‌کار می‌روند. با کنترل هوشمندانه، خازن‌ها در زمان مناسب وارد مدار می‌شوند و پایداری شبکه را بهبود می‌بخشند.
بررسی انواع تابلو برق صنعتی از نظر ولتاژ
1. تابلو برق فشار ضعیف (LV)
تابلو برق فشار ضعیف مخصوص ولتاژهای زیر ۱۰۰۰ ولت است و پرکاربردترین نوع در صنعت و ساختمان‌ها محسوب می‌شود. این تابلوها وظیفه توزیع برق، حفاظت از مدارها و مدیریت بارهای الکتریکی مانند موتور، روشنایی و تجهیزات خانگی یا صنعتی سبک را بر عهده دارند. از آن‌ها در ساختمان‌های مسکونی، تجاری، کارگاه‌ها و صنایع کوچک استفاده می‌شود. مزیت اصلی‌شان سادگی در طراحی، هزینه کمتر و سهولت تعمیرات است. همچنین ایمنی بالایی برای کاربر و تجهیزات فراهم می‌کنند.
2. تابلو برق فشار متوسط (MV)
این تابلوها برای ولتاژهای بین ۱ کیلوولت تا ۳۶ کیلوولت به کار می‌روند و بیشتر در صنایع بزرگ، پست‌های برق شهری و کارخانه‌های تولیدی استفاده می‌شوند. تابلوهای فشار متوسط توانایی انتقال توان بالاتر از LV را دارند و برای سیستم‌هایی که نیاز به پایداری و ظرفیت بیشتر دارند، مناسب هستند. از ویژگی‌های مهم آن‌ها می‌توان به ایمنی بالا، قابلیت جداسازی تجهیزات و طراحی مقاوم در برابر خطا اشاره کرد. در پروژه‌هایی که مصرف انرژی بالاست، استفاده از MV اجتناب‌ناپذیر است. البته هزینه ساخت و نگهداری این تابلوها بیشتر از LV است.

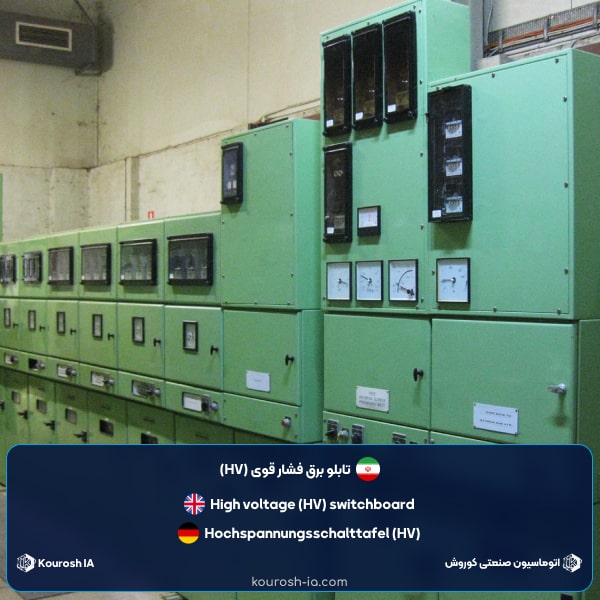

3. تابلو برق فشار قوی (HV)
تابلو برق فشار قوی برای ولتاژهای بالاتر از ۳۶ کیلوولت ساخته می‌شود و نقش اصلی آن در مدیریت، کنترل و حفاظت از شبکه‌های انتقال و نیروگاه‌هاست. این تابلوها امکان توزیع انرژی الکتریکی در مقیاس بسیار بزرگ را فراهم کرده و برای شبکه‌های ملی و بین‌منطقه‌ای ضروری هستند. طراحی آن‌ها بسیار پیچیده است و نیازمند تجهیزات حفاظتی پیشرفته و استانداردهای ایمنی بالا می‌باشد. استفاده از HV فقط در پروژه‌های عظیم مانند نیروگاه‌های برق، خطوط انتقال و ایستگاه‌های توزیع اصلی کاربرد دارد. نگهداری و بهره‌برداری از این نوع تابلو نیازمند نیروهای متخصص و آموزش‌دیده است.
بررسی انواع تابلو برق صنعتی از لحاظ جنس بدنه
1. تابلو برق فلزی
تابلو برق فلزی یکی از رایج‌ترین انواع تابلوهاست که بدنه آن معمولاً از ورق فلزی گالوانیزه ساخته می‌شود. این نوع تابلو مقاومت بالایی در برابر ضربه و فشار دارد و برای محیط‌های صنعتی داخلی گزینه‌ای مناسب است. به دلیل استحکام خوب، امنیت تجهیزات داخلی را در برابر آسیب‌های مکانیکی تضمین می‌کند. عیب اصلی آن حساسیت نسبت به رطوبت و خوردگی است که نیازمند پوشش رنگ الکترواستاتیک یا ضدزنگ می‌باشد. این تابلوها بیشتر در کارگاه‌ها، کارخانه‌ها و ساختمان‌های تجاری مورد استفاده قرار می‌گیرند.
2. تابلو برق پلاستیکی یا پلی‌کربنات
این تابلوها از جنس پلاستیک فشرده یا پلی‌کربنات ساخته می‌شوند و به دلیل وزن سبک و مقاومت بالا در برابر رطوبت و زنگ‌زدگی شناخته می‌شوند. معمولاً در محیط‌های مرطوب یا فضای باز که فلز دچار خوردگی می‌شود، کاربرد دارند. مزیت دیگر آن‌ها عایق بودن در برابر جریان برق است که ایمنی بالاتری برای کاربر ایجاد می‌کند. با این حال، از نظر مقاومت مکانیکی نسبت به تابلوهای فلزی ضعیف‌ترند. استفاده آن‌ها در صنایع غذایی، استخرها، آزمایشگاه‌ها و فضاهای بیرونی رایج است.
3. تابلو برق کامپوزیت
تابلو برق کامپوزیت از ترکیب مواد پلیمری و الیاف مقاوم ساخته می‌شود که استحکام بالا و مقاومت در برابر شرایط محیطی سخت را فراهم می‌کند. این تابلوها در برابر رطوبت، اشعه UV، مواد شیمیایی و حتی آتش‌سوزی مقاومت قابل توجهی دارند. به دلیل عایق بودن، خطر برق‌گرفتگی در آن‌ها بسیار پایین است. وزن کم و طول عمر بالا از مزیت‌های دیگر آن‌هاست. معمولاً در صنایع دریایی، پالایشگاه‌ها، پتروشیمی و مناطق مرطوب یا خورنده استفاده می‌شوند.
4. تابلو برق فولاد کربن
این تابلوها از فولاد کربنی ساخته می‌شوند که مقاومت مکانیکی و تحمل فشار بالایی دارد. به‌طور معمول برای کاربردهای صنعتی سنگین که نیاز به تابلوهای محکم و مقاوم در برابر ضربه دارند، استفاده می‌شوند. فولاد کربنی اگرچه بسیار سخت است، اما در برابر رطوبت و خوردگی آسیب‌پذیر بوده و نیاز به پوشش ضدزنگ دارد. هزینه ساخت آن‌ها نسبت به استیل پایین‌تر است، بنابراین برای صنایع متوسط گزینه‌ای اقتصادی محسوب می‌شود. این نوع تابلو در کارخانجات فولاد، معادن و صنایع سنگین کاربرد زیادی دارد.
5. تابلو برق آلومینیومی
بدنه این تابلوها از آلومینیوم ساخته می‌شود که سبک‌وزن بوده و در عین حال مقاومت مکانیکی مناسبی دارد. آلومینیوم به‌طور طبیعی در برابر زنگ‌زدگی و خوردگی مقاوم است، بنابراین در مناطق مرطوب و ساحلی انتخاب خوبی محسوب می‌شود. این تابلوها نسبت به فولاد یا استیل هزینه کمتری دارند و حمل‌ونقل آسان‌تری دارند. با این حال از نظر استحکام مکانیکی نسبت به فولاد ضعیف‌ترند. کاربردشان بیشتر در پروژه‌های ساختمانی و صنعتی سبک است که وزن تابلو اهمیت دارد.
6. تابلو برق استیل
تابلو برق استیل به‌ویژه استنلس استیل، مقاوم‌ترین نوع تابلو در برابر رطوبت، خوردگی و مواد شیمیایی است. این تابلوها در محیط‌های بسیار سخت مثل صنایع غذایی، داروسازی، پتروشیمی، و مناطق ساحلی یا مرطوب استفاده می‌شوند. علاوه بر استحکام بالا، ظاهر شکیل و عمر طولانی دارند که آن‌ها را گزینه‌ای ممتاز می‌سازد. هزینه ساخت و خرید آن‌ها نسبت به دیگر جنس‌ها بسیار بیشتر است. نگهداری ساده و مقاومت در برابر شرایط آب‌وهوایی از ویژگی‌های مهم آن‌هاست.

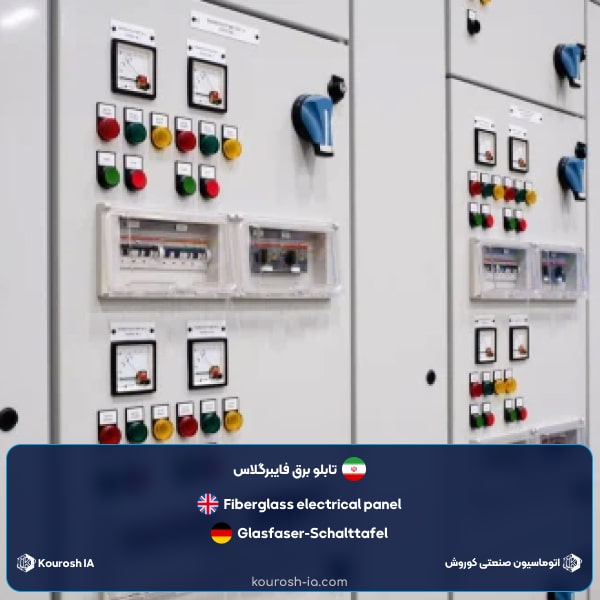

7. تابلو برق فایبرگلاس
این تابلوها از الیاف شیشه تقویت‌شده با رزین ساخته می‌شوند که مقاومت بالایی در برابر رطوبت، مواد شیمیایی و شرایط سخت محیطی دارند. فایبرگلاس علاوه بر عایق بودن، وزن سبکی دارد و حمل‌ونقل آن آسان است. در محیط‌های بیرونی و مکان‌هایی که احتمال خوردگی و زنگ‌زدگی بالاست، انتخابی ایده‌آل محسوب می‌شود. معمولاً در صنایع نفت، گاز، پتروشیمی و پروژه‌های برون‌سازه‌ای کاربرد دارد. هزینه آن‌ها نسبت به تابلوهای پلاستیکی بالاتر اما از استیل ارزان‌تر است.
بررسی انواع تابلو برق صنعتی از نظر محل نصب
1. تابلوهای برق بیرونی
تابلو برق بیرونی یا Outdoor برای نصب در فضای باز طراحی می‌شود و باید در برابر باران، رطوبت، گردوغبار، تابش آفتاب و تغییرات دمایی مقاوم باشد. این تابلوها معمولاً دارای درجه حفاظت (IP) بالا و پوشش‌های ضدزنگ و ضد UV هستند تا طول عمر بیشتری داشته باشند. از آن‌ها در شبکه‌های توزیع برق شهری، محوطه‌های صنعتی، کارگاه‌های ساختمانی، نیروگاه‌ها و حتی فضاهای عمومی استفاده می‌شود. بدنه‌شان اغلب از استیل ضدزنگ، آلومینیوم یا فایبرگلاس ساخته می‌شود تا در برابر خوردگی مقاوم باشند. نگهداری و نصب این تابلوها نیازمند رعایت استانداردهای خاص ایمنی است تا تجهیزات داخلی از آسیب محیطی در امان بمانند.
2. تابلوهای برق درونی
تابلو برق درونی یا Indoor برای نصب در محیط‌های بسته مثل ساختمان‌ها، کارگاه‌ها و سالن‌های صنعتی طراحی می‌شود. این تابلوها معمولاً به دلیل قرار گرفتن در فضای سرپوشیده، نیاز به مقاومت خیلی بالا در برابر شرایط آب‌وهوایی ندارند. درجه حفاظت آن‌ها (IP) معمولاً پایین‌تر است، اما از نظر ایمنی برق و دسترسی اپراتور کاملاً استاندارد ساخته می‌شوند. از این تابلوها در ساختمان‌های مسکونی، تجاری، بیمارستان‌ها، ادارات و کارخانجات استفاده می‌شود. بدنه‌شان معمولاً از فلز یا پلی‌کربنات ساخته می‌شود و هزینه کمتری نسبت به تابلوهای بیرونی دارند. مزیت اصلی‌شان سهولت نصب، تعمیر و نگهداری است.
بررسی انواع تابلو برق صنعتی از نظر کاربرد
تابلوهای برق توزیع
تابلو برق توزیع وظیفه دارد انرژی الکتریکی را از منبع اصلی دریافت کرده و بین بخش‌های مختلف شبکه یا مصرف‌کننده‌ها تقسیم کند. این تابلوها شامل کلیدها، فیوزها و تجهیزات حفاظتی هستند که جریان برق را ایمن و قابل کنترل می‌سازند. معمولاً در ورودی ساختمان‌ها، کارگاه‌ها و کارخانه‌ها نصب می‌شوند و به‌عنوان نقطه مرکزی توزیع انرژی شناخته می‌شوند. طراحی آن‌ها می‌تواند فشار ضعیف، متوسط یا قوی باشد، بسته به اینکه در چه سطحی از شبکه استفاده شود. مزیت اصلی‌شان مدیریت ساده برق و جلوگیری از اضافه‌بار یا اتصال کوتاه در مصرف‌کننده‌هاست.
تابلوهای برق کنترل
این تابلوها برای کنترل فرآیندهای صنعتی و مدیریت عملکرد تجهیزات مانند موتورهای الکتریکی، پمپ‌ها یا خطوط تولید استفاده می‌شوند. داخل آن‌ها معمولاً از PLC، رله‌ها، تایمرها و ابزارهای کنترلی دیگر استفاده می‌شود. این تابلوها به اپراتور امکان می‌دهند وضعیت دستگاه‌ها را پایش کرده و در صورت نیاز فرمان روشن یا خاموش صادر کند. از آن‌ها در صنایع خودروسازی، پتروشیمی، تولیدی و حتی سیستم‌های هوشمند ساختمانی استفاده می‌شود. مزیت اصلی‌شان افزایش دقت، سرعت و ایمنی در فرآیندهای پیچیده صنعتی است.
تابلوهای اصلاح ضریب قدرت
این تابلوها با استفاده از بانک خازنی، وظیفه بهبود ضریب توان و کاهش تلفات انرژی در شبکه برق را بر عهده دارند. زمانی که بارهای القایی مثل موتورهای الکتریکی یا ترانسفورماتورها باعث افت ضریب توان می‌شوند، این تابلوها وارد عمل می‌شوند. نتیجه کار، کاهش هزینه‌های برق، افزایش راندمان شبکه و جلوگیری از جریمه‌های شرکت برق است. از آن‌ها در صنایع بزرگ، کارگاه‌های تولیدی و ساختمان‌های تجاری با مصرف بالای انرژی استفاده می‌شود. طراحی‌شان معمولاً به صورت اتوماتیک است تا خازن‌ها در لحظه مناسب وارد مدار شوند.
بررسی انواع تابلو برق صنعتی از نظر ایستایی
تابلو برق ایستاده ثابت
این نوع تابلو برق‌ها روی زمین نصب می‌شوند و ساختاری ثابت دارند که امکان جابجایی یا تغییر موقعیت تجهیزات داخلی به‌راحتی وجود ندارد. بیشتر در پروژه‌های صنعتی، کارخانجات و مراکز توزیع برق استفاده می‌شوند که نیاز به ظرفیت بالا و دسترسی مطمئن دارند. تجهیزات داخلی آن‌ها مانند کلیدها، شینه‌ها و فیوزها در محفظه‌ای مقاوم تعبیه می‌شوند. از مزایای این تابلوها می‌توان به استحکام بالا، امنیت مناسب و قابلیت نصب تجهیزات متنوع اشاره کرد. عیب اصلی‌شان این است که برای تعمیر یا تعویض قطعات باید کل تابلو از مدار خارج شود. این نوع تابلوها برای شبکه‌های برق فشار ضعیف و متوسط پرکاربرد هستند.
تابلو برق دیواری
این تابلوها به‌صورت توکار یا روکار روی دیوار نصب می‌شوند و معمولاً ابعاد کوچک‌تری نسبت به مدل ایستاده دارند. بیشتر در ساختمان‌های مسکونی، تجاری، اداری یا کارگاه‌های کوچک مورد استفاده قرار می‌گیرند. به دلیل نصب در ارتفاع، فضای کمتری اشغال می‌کنند و دسترسی آسان‌تری برای کاربر دارند. جنس آن‌ها معمولاً فلزی یا پلی‌کربنات است تا ایمنی در برابر ضربه و برق‌گرفتگی تضمین شود. مزیت اصلی این تابلوها، هزینه کمتر و نصب ساده است، اما برای بارهای الکتریکی سنگین یا تجهیزات صنعتی بزرگ مناسب نیستند. از آن‌ها بیشتر به‌عنوان تابلوهای فرعی یا توزیع محلی استفاده می‌شود.

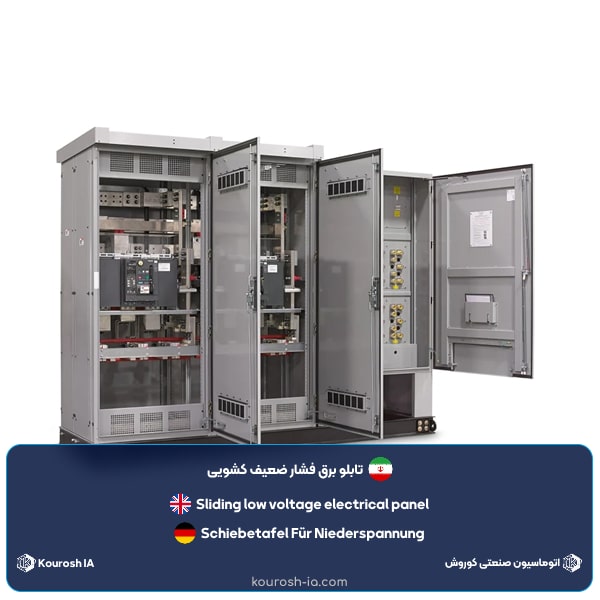

تابلو برق فشار ضعیف کشویی
این نوع تابلوها از دسته تابلوهای مدرن هستند که در آن تجهیزات داخلی به‌صورت کشویی طراحی می‌شوند و می‌توان بدون خاموش کردن کل سیستم، آن‌ها را از مدار خارج یا دوباره وارد مدار کرد. این ویژگی باعث می‌شود زمان تعمیر و نگهداری به حداقل برسد و عملکرد سیستم پیوسته باقی بماند. بیشترین کاربردشان در صنایع بزرگ، پتروشیمی، نیروگاه‌ها و کارخانجاتی است که توقف چند دقیقه‌ای می‌تواند خسارت زیادی ایجاد کند. از مزایای مهم آن‌ها انعطاف‌پذیری بالا، ایمنی بیشتر و امکان توسعه آسان است. البته هزینه ساخت و نگهداری این نوع تابلو نسبت به تابلوهای ایستاده یا دیواری بالاتر است.
تابلو برق صنعتی چیست؟
تابلو برق صنعتی یک محفظه یا جعبه ایمن است که مجموعه‌ای از تجهیزات برقی مثل کلیدها، فیوزها، شینه‌ها، کنتاکتورها، رله‌ها و ابزارهای حفاظتی در آن نصب می‌شود تا انرژی الکتریکی را توزیع، کنترل و حفاظت کند. این تابلوها به‌گونه‌ای طراحی می‌شوند که از یک‌سو دسترسی اپراتور برای مدیریت برق ساده باشد و از سوی دیگر ایمنی افراد و تجهیزات در برابر خطراتی مثل اتصال کوتاه، اضافه‌بار یا برق‌گرفتگی تضمین شود.
تابلو برق صنعتی در ولتاژهای مختلف (فشار ضعیف، متوسط و قوی) و با جنس‌ها و طراحی‌های متفاوت ساخته می‌شود تا با شرایط محیطی و نیاز پروژه سازگار باشد. کاربرد آن در صنایع، کارخانه‌ها، ساختمان‌های تجاری و مراکز توزیع برق بسیار گسترده است و به نوعی ستون اصلی مدیریت انرژی در هر سیستم الکتریکی محسوب می‌شود.
دلایل مهمی که نباید تابلو برق صنعتی بی کیفیت تهیه کنیم
به دلایل زیر نباید تابلو برق صنعتی بی کیفیت تهیه کرد:
- خطرات ایمنی
- افزایش خرابی تجهیزات
- هزینه‌های پنهان
- افت بهره‌وری خط تولید
- عمر کوتاه و عدم تطابق با استاندارد
عوامل موثر بر قیمت تابلو برق
پارامترهای اثرگذار بر روی قیمت تابلو برق
قیمت تابلو برق صنعتی تحت تأثیر پارامترهای متعددی قرار دارد. جنس بدنه تابلو (فلزی، پلاستیکی، استیل، فایبرگلاس)، نوع تجهیزات داخلی (کلیدها، کنتاکتورها، PLC، فیوزها)، ولتاژ کاری (فشار ضعیف، متوسط یا قوی) و طراحی حفاظتی (IP، Metal Clad، کشویی یا ثابت) از مهمترین این پارامترها هستند. همچنین ابعاد تابلو، تعداد مدارها و ظرفیت جریان عبوری تأثیر مستقیمی بر قیمت دارند. تابلوهایی با قابلیت‌های پیشرفته مانند اتوماسیون، کنترل از راه دور یا مانیتورینگ نیز گران‌تر هستند.
عوامل تأثیرگذار بر روی قیمت تابلو برق
عوامل دیگری نیز در تعیین قیمت نقش دارند، مانند محل نصب (Indoor یا Outdoor)، شرایط محیطی (رطوبت، گردوغبار، مواد خورنده) و استانداردهای ایمنی مورد نیاز. تابلوهایی که باید در محیط‌های سخت و صنعتی نصب شوند، نیاز به عایق‌بندی، پوشش ضدخوردگی و مقاومت مکانیکی بیشتری دارند که قیمت آن‌ها را افزایش می‌دهد. پیچیدگی طراحی داخلی و تعداد تجهیزات حفاظتی نیز از دیگر عوامل مهم هستند. حتی رنگ‌آمیزی، پوشش ضدزنگ و برند تولیدکننده تابلو می‌تواند تفاوت قیمتی قابل توجه ایجاد کند.
دلایل تفاوت قیمت تابلو برق
تفاوت قیمت تابلو برق معمولاً به دلیل تنوع جنس بدنه، کیفیت قطعات داخلی، سطح فناوری به‌کاررفته و امکانات حفاظتی است. تابلوهای کشویی یا Metal Clad نسبت به تابلوهای ساده فلزی قیمت بالاتری دارند. همچنین تابلوهایی با قابلیت اتوماسیون، PLC، کنترل از راه دور و مانیتورینگ هزینه بیشتری دارند. استانداردهای ایمنی بین‌المللی، درجه حفاظت IP و محیط نصب (فضای باز یا بسته) نیز باعث اختلاف قیمت می‌شوند.
قیمت تابلو برق صنعتی بر اساس نصب و راه‌اندازی
هزینه نصب و راه‌اندازی تابلو برق بخش مهمی از قیمت نهایی را تشکیل می‌دهد. تابلوهای پیچیده‌تر و بزرگ‌تر نیاز به نیروی متخصص، ابزار و زمان بیشتری برای نصب دارند. همچنین نصب در محیط‌های سخت، ارتفاع بلند یا شرایط صنعتی ویژه، هزینه را افزایش می‌دهد. علاوه بر نصب، راه‌اندازی اولیه، تست عملکرد و هماهنگی با شبکه برق نیز جزو هزینه‌های مرتبط با تابلو محسوب می‌شود. بنابراین قیمت نهایی تابلو برق تنها شامل ساخت تابلو نیست، بلکه هزینه‌های نصب، راه‌اندازی و خدمات پس از فروش را نیز دربر می‌گیرد.
هنگام خرید تابلو برق صنعتی، چه معیارهایی را باید در نظر بگیریم؟

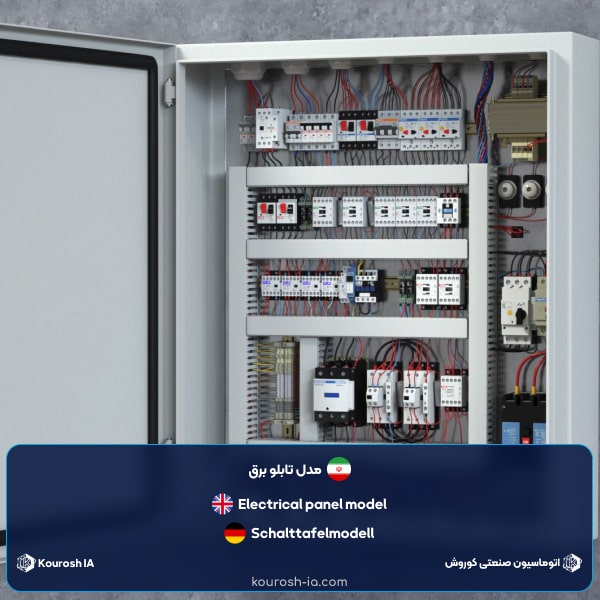

مدل تابلو برق
مدل تابلو برق مشخص می‌کند که تابلو چه نوع عملکرد و طراحی دارد؛ مثلاً ایستاده ثابت، دیواری، کشویی، Metal Clad یا Swing. انتخاب مدل مناسب به نیاز پروژه و نوع تجهیزات داخلی بستگی دارد. مدل تابلو روی ایمنی، سهولت تعمیر و نگهداری و هزینه نهایی تأثیر مستقیم دارد. همچنین مدل مناسب می‌تواند ظرفیت و قابلیت توسعه سیستم را تضمین کند.
جنس تابلو
جنس بدنه تابلو برق می‌تواند فلزی، پلاستیکی، استیل، آلومینیومی، فایبرگلاس یا کامپوزیت باشد. این انتخاب بر مقاومت در برابر ضربه، خوردگی، رطوبت، اشعه UV و شرایط محیطی تأثیر می‌گذارد. جنس تابلو همچنین در وزن، هزینه و طول عمر آن نقش دارد. انتخاب جنس مناسب برای محیط داخلی یا خارجی و نوع کاربرد صنعتی اهمیت ویژه دارد.
ابعاد
ابعاد تابلو برق تعیین می‌کند چه تعداد تجهیزات و مدار می‌توانند داخل آن نصب شوند. تابلوهای بزرگ‌تر امکان افزودن تجهیزات اضافی و توسعه سیستم را فراهم می‌کنند. ابعاد تابلو همچنین روی نصب، فضای اشغالی و حمل‌ونقل تأثیر می‌گذارد. انتخاب ابعاد مناسب باید متناسب با نیاز فعلی و توسعه آینده سیستم باشد.
محل نصب
تابلو برق می‌تواند در محیط داخلی (Indoor) یا بیرونی (Outdoor) نصب شود. محل نصب روی انتخاب جنس بدنه، درجه حفاظت (IP) و طراحی حفاظتی تأثیر می‌گذارد. تابلوهای بیرونی باید در برابر رطوبت، گردوغبار و تغییرات دما مقاوم باشند، در حالی که تابلوهای داخلی معمولاً مقاومت کمتری نیاز دارند. محل نصب همچنین روی هزینه و روش نصب تابلو اثرگذار است.
دمای محیط
دمای محیط بر عملکرد و طول عمر تابلو برق و تجهیزات داخلی آن تأثیر مستقیم دارد. تابلو باید برای دمای محیطی که در آن نصب می‌شود طراحی شود تا قطعات داخلی از آسیب حرارتی محافظت شوند. تابلوهایی که در محیط‌های گرم یا سرد شدید نصب می‌شوند، نیاز به تهویه، خنک‌کننده یا عایق‌بندی ویژه دارند. انتخاب تابلو با مقاومت دمایی مناسب باعث افزایش ایمنی و کاهش خرابی می‌شود.
تطبیق‌پذیری
تطبیق‌پذیری تابلو برق به توانایی آن در هماهنگی با تجهیزات مختلف و تغییرات آینده اشاره دارد. تابلوهای انعطاف‌پذیر می‌توانند به راحتی مدارهای جدید اضافه کنند یا سیستم‌های کنترل و اتوماسیون را پشتیبانی کنند. این ویژگی باعث کاهش هزینه‌های توسعه و نگهداری در طول زمان می‌شود. انتخاب تابلو با تطبیق‌پذیری بالا برای پروژه‌های صنعتی که احتمال گسترش دارند، اهمیت ویژه‌ای دارد.
معرفی مهمترین اجزای تابلو برق صنعتی
کنتاکتور
وسیله‌ای الکترومکانیکی برای قطع و وصل جریان برق اصلی در مدارهای قدرت است. معمولاً برای راه‌اندازی موتورها و کنترل بارهای بزرگ استفاده می‌شود. با تحریک بوبین کنتاکتور، جریان مدار باز یا بسته می‌شود و امکان کنترل از راه دور فراهم می‌کند. این تجهیز قابلیت تحمل جریان بالا را دارد و جایگزین مناسبی برای کلیدهای دستی است. از مزایای آن افزایش ایمنی و سهولت در اتوماسیون صنعتی است.
کنترل فاز
وسیله‌ای است برای محافظت از موتورها در برابر مشکلات فاز مانند عدم تعادل، قطعی یا جابجایی فاز. با کنترل فاز، موتور در شرایط نامطلوب قطع می‌شود تا آسیب نبیند. این تجهیز برای موتورهای سه فاز در صنایع تولیدی و کارخانجات حیاتی است. استفاده از کنترل فاز عمر موتور را افزایش می‌دهد و هزینه‌های تعمیرات را کاهش می‌دهد. نصب و راه‌اندازی آن نسبتاً ساده است و کاربری آن پیشگیرانه است.

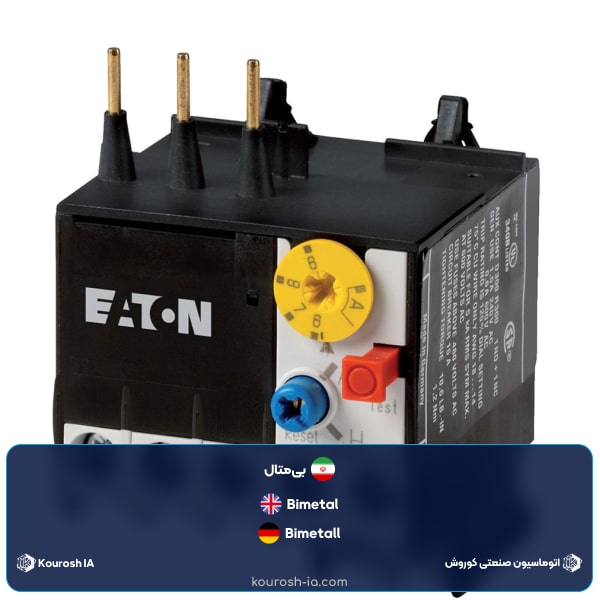

بی‌متال
کلید حرارتی است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار استفاده می‌شود. عملکرد آن بر اساس تغییر شکل فلز دو لایه (بی‌متال) با افزایش دما است. زمانی که جریان از حد مجاز بیشتر شود، بی‌متال مدار را قطع می‌کند تا موتور آسیب نبیند. معمولاً همراه با کنتاکتور در مدارهای موتوری نصب می‌شود. مزیت آن حفاظت اتوماتیک و کاهش نیاز به نظارت انسانی است.
کلید حرارتی MPCB
نوعی کلید محافظ موتور است که هم عملکرد اضافه‌بار و هم اتصال کوتاه را فراهم می‌کند. این کلید جریان موتور را پایش کرده و در شرایط خطر مدار را قطع می‌کند. کاربرد اصلی آن در مدارهای موتوری با جریان متوسط است. MPCB نسبت به بی‌متال دقت بیشتری دارد و قابلیت تنظیم دارد. این تجهیز باعث افزایش ایمنی و کاهش آسیب به موتور می‌شود.
فیوز
وسیله‌ای ساده برای محافظت از مدار در برابر جریان اضافه است. با عبور جریان بیش از حد، فیوز ذوب شده و جریان را قطع می‌کند. فیوزها در انواع مختلفی مانند مینیاتوری، کاردی یا فشنگی موجود هستند. مزیت اصلی آن‌ها سادگی، هزینه پایین و عملکرد مطمئن است. در تابلوهای توزیع و کنترل برای حفاظت تجهیزات استفاده می‌شوند.
کلید مینیاتوری MCB
کلیدی خودکار برای قطع و وصل جریان است که در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. MCB در تابلوهای توزیع خانگی و صنعتی کوچک کاربرد دارد. نصب آسان و قابلیت راه‌اندازی سریع از مزایای آن است. این کلید جایگزین فیوزهای ذوب‌شونده در مدارهای کوچک و متوسط است. عملکرد آن سریع و قابل اطمینان است.
کلید کامپکت MCCB
کلیدی قدرتی برای قطع و وصل مدارهای جریان بالا و حفاظت از اضافه‌بار و اتصال کوتاه است. MCCB برای صنایع بزرگ، کارخانجات و شبکه‌های توزیع استفاده می‌شود. قابلیت تنظیم جریان قطع، طول عمر بالا و تحمل جریان زیاد از ویژگی‌های مهم آن است. طراحی آن جمع‌وجور و ایمن است و نصب و نگهداری نسبتاً ساده‌ای دارد.
کلید محافظ جان (RCCB)
کلیدی است برای حفاظت افراد در برابر جریان نشتی زمین و برق‌گرفتگی. RCCB جریان نشتی به زمین را تشخیص داده و مدار را قطع می‌کند. در ساختمان‌ها، کارگاه‌ها و صنایع برای ایمنی اپراتور استفاده می‌شود. نصب آن الزامی است و به کاهش حوادث برق‌گرفتگی کمک می‌کند. این کلید معمولاً با کلیدهای دیگر ترکیب می‌شود تا هم حفاظت تجهیزات و هم افراد تامین شود.
پوش باتن یا شاسی فرمان
دکمه‌ای است برای فعال یا غیرفعال کردن تجهیزات و فرمان به تابلو. کاربرد آن در راه‌اندازی موتورها، پمپ‌ها یا چراغ‌های سیگنال است. پوش باتن‌ها انواع مختلفی دارند: استارت، استپ، اضطراری و… مزیت آن‌ها دسترسی سریع و ایمنی فرمان اپراتور است. نصب و تعویض آسان دارند و امکان کنترل دستی فرآیندها را فراهم می‌کنند.
چراغ سیگنال
چراغ‌هایی هستند برای نمایش وضعیت سیستم یا تجهیزات. معمولاً سبز برای عملکرد صحیح، قرمز برای خطا و زرد برای هشدار استفاده می‌شوند. چراغ سیگنال دید سریع و آسان به اپراتور می‌دهد و امنیت و نظارت را افزایش می‌دهد. در تابلوهای کنترل و فرمان کاربرد گسترده دارند.

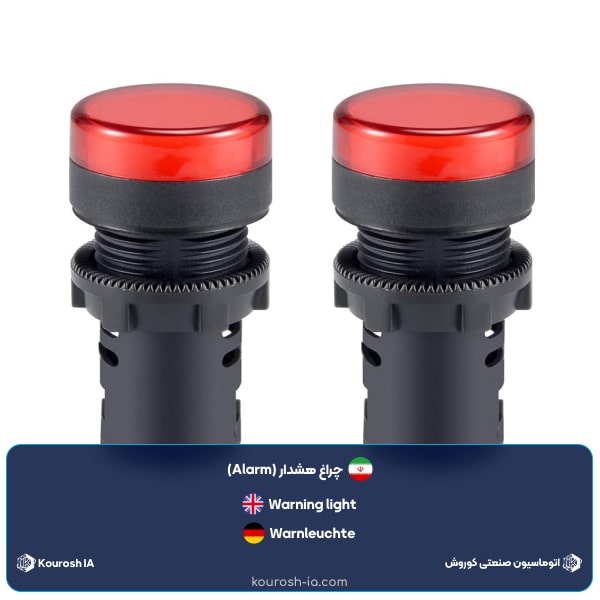

چراغ هشدار (Alarm)
سیستم بصری یا صوتی برای اعلام خطا یا شرایط غیرعادی در تابلو. این چراغ‌ها یا بیزرها در مواقع اضافه‌بار، قطع فاز یا سایر خطاها فعال می‌شوند. استفاده از چراغ هشدار باعث واکنش سریع اپراتور و جلوگیری از آسیب تجهیزات می‌شود. معمولاً در تابلوهای صنعتی و کنترل موتورها نصب می‌شود.
تایمرها
ابزاری برای تأخیر زمانی یا کنترل توالی عملکرد تجهیزات. تایمرها برای راه‌اندازی موتورها، زمان‌بندی روشنایی یا پمپ‌ها کاربرد دارند. با استفاده از آن‌ها می‌توان عملکرد اتوماتیک سیستم را زمان‌بندی کرد. این تجهیز باعث کاهش خطای انسانی و افزایش دقت فرآیند می‌شود.
ترمینال
محل اتصال سیم‌ها و کابل‌ها در تابلو است. ترمینال‌ها نظم و ایمنی کابل‌کشی را افزایش می‌دهند و امکان جداسازی سریع مدارها را فراهم می‌کنند. انواع ترمینال شامل پیچ‌دار، فشاری و فنری هستند. کاربرد آن‌ها در تمامی تابلوها برای اتصال مطمئن کابل‌ها است.
شینه
میله فلزی است که جریان برق را بین تجهیزات توزیع می‌کند. شینه‌ها جریان بالا را به صورت ایمن منتقل می‌کنند و نصب آن‌ها باعث کاهش کابل‌کشی و افزایش نظم در تابلو می‌شود. جنس شینه معمولاً مس یا آلومینیوم است. در تابلوهای توزیع، کنترل و فشار متوسط کاربرد دارد.
مقره
وسیله‌ای برای عایق‌کردن تجهیزات الکتریکی و جدا کردن قسمت‌های برق‌دار از بدنه یا یکدیگر است. مقره‌ها از شکست عایقی جلوگیری می‌کنند و ایمنی تابلو را بالا می‌برند. در تمامی تابلوها به ویژه فشار متوسط و فشار قوی کاربرد دارند.
مراحل طراحی تابلو برق صنعتی
تحلیل نیاز و مشخصات پروژه
ابتدا نوع بار، ولتاژ کاری، جریان، محیط نصب و نیازهای حفاظتی مشخص می‌شود. تعیین اینکه تابلو برای چه کاربردی (توزیع، کنترل، موتور، خازنی) طراحی می‌شود بسیار حیاتی است.
انتخاب تجهیزات و قطعات
بر اساس مشخصات پروژه، اجزای تابلو مانند کنتاکتور، بی‌متال، کلیدها، فیوزها، شینه‌ها، ترمینال‌ها و تابلو اصلی انتخاب می‌شوند. کیفیت و استاندارد قطعات نقش مستقیم در ایمنی و طول عمر تابلو دارد.
طراحی شماتیک و نقشه مدار
نقشه سیم‌کشی و جایگذاری تجهیزات روی تابلو ترسیم می‌شود. این مرحله شامل تعیین مسیر کابل‌ها، اتصال‌ها، کنترل و حفاظت مدارها است.

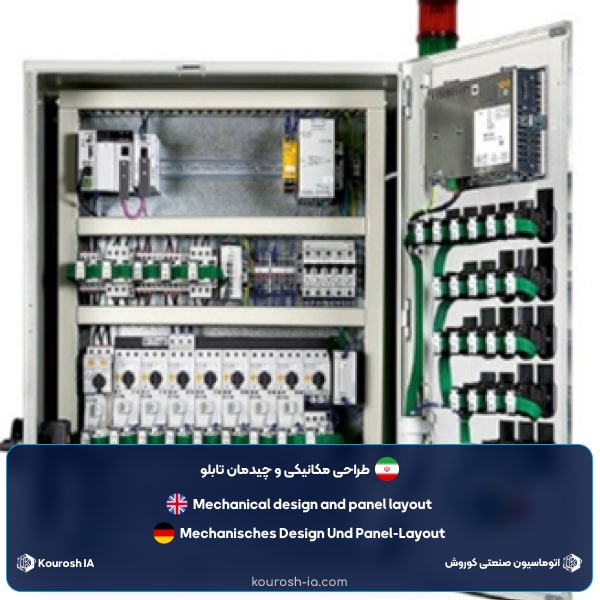

طراحی مکانیکی و چیدمان تابلو
محل نصب تجهیزات روی بدنه تابلو مشخص می‌شود تا دسترسی و نگهداری آسان باشد. نوع بدنه (فلزی، پلاستیکی، استیل)، اندازه و ایمنی بدنه در این مرحله تعیین می‌شود.
تهیه نقشه‌های فنی و لیست قطعات (BOM)
تمام جزئیات فنی شامل ابعاد، مواد، کلاس حفاظتی، استانداردها و لیست کامل تجهیزات آماده می‌شود تا برای ساخت قابل استفاده باشد.
ساخت و مونتاژ تابلو
بدنه تابلو آماده و قطعات داخل آن نصب می‌شوند. سیم‌کشی و اتصال تجهیزات طبق نقشه شماتیک انجام می‌شود.
تست و راه‌اندازی
تابلو پس از مونتاژ با تست‌های عملکردی، ایمنی و حرارتی بررسی می‌شود. سپس برای راه‌اندازی و اتصال به شبکه اصلی آماده می‌شود.
استاندارد های لازم برای تابلو برق چیست؟
IEC 61439
استاندارد بین‌المللی برای تابلوهای برق فشار ضعیف (LV)، شامل الزامات طراحی، ایمنی، تست‌های عملکرد و حفاظت در برابر اضافه‌بار و اتصال کوتاه.
IEC 62271
برای تابلوهای فشار متوسط و قوی (MV و HV) کاربرد دارد و شامل الزامات طراحی، حفاظت و تست تجهیزات است.
IP (Ingress Protection)
رتبه‌بندی حفاظت تابلو در برابر ورود گردوغبار و آب. به‌صورت IPXX نمایش داده می‌شود، مثلا IP54 یا IP65، که نشان‌دهنده مقاومت تابلو در محیط‌های داخلی یا بیرونی است.

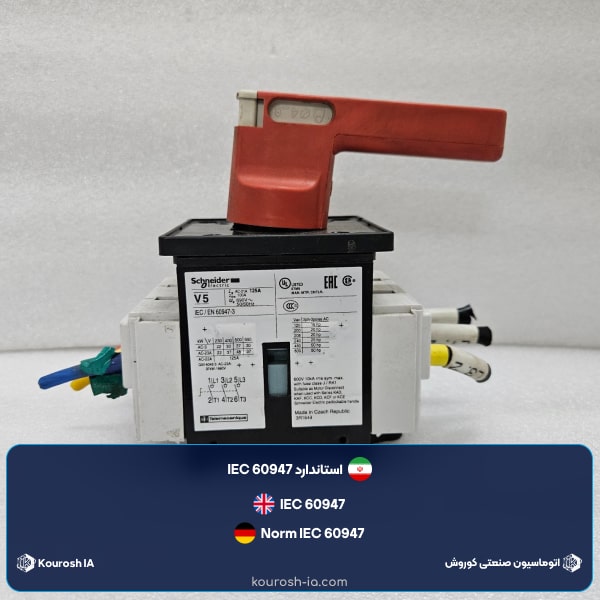

IEC 60947
استاندارد تجهیزات مدار قدرت، شامل کلیدها، فیوزها، کنتاکتورها و حفاظت‌ها که در تابلو به کار می‌روند.
استانداردهای ملی و منطقه‌ای
در ایران معمولاً استانداردهای ISIRI یا الزامات وزارت نیرو و شرکت توزیع برق در نظر گرفته می‌شود.
استانداردهای حفاظتی و ایمنی
شامل حفاظت در برابر برق‌گرفتگی، اضافه‌بار، اتصال کوتاه، حرارت و نویز الکتریکی. همچنین رعایت فاصله‌های ایمنی بین تجهیزات و دسترسی اپراتور مهم است.
کاربرد تابلو برق صنعتی
توزیع برق
تابلو برق صنعتی انرژی الکتریکی را از منبع اصلی (ترانسفورماتور یا شبکه) دریافت کرده و بین بخش‌های مختلف کارخانه یا ساختمان تقسیم می‌کند. این کار با استفاده از کلیدها، شینه‌ها و فیوزها انجام می‌شود تا جریان برق به صورت ایمن و پایدار به موتورها، ماشین‌آلات و تجهیزات برسد. تابلو توزیع، نقطه مرکزی کنترل انرژی است و از اضافه‌بار یا اتصال کوتاه جلوگیری می‌کند.
کنترل و خدمات اتوماسیون صنعتی
تابلوهای کنترل مجهز به PLC، رله‌ها، تایمرها و شاسی‌های فرمان هستند که فرآیندهای صنعتی را اتوماتیک می‌کنند. این تابلوها سرعت، جهت و زمان‌بندی موتورها، پمپ‌ها و خطوط تولید را مدیریت می‌کنند. با کنترل دقیق فرآیندها، تابلو برق باعث کاهش خطای انسانی، افزایش بهره‌وری و بهبود کیفیت تولید می‌شود.
حفاظت از تجهیزات
قطعات حفاظتی مانند کلید مینیاتوری (MCB)، کلید حرارتی (MPCB)، بی‌متال و فیوز، تابلو برق را قادر می‌سازند تا در برابر اضافه‌بار، اتصال کوتاه، نوسانات برق و خطاهای الکتریکی از تجهیزات محافظت کند. این حفاظت‌ها از آسیب رسیدن به موتور، پمپ، دستگاه‌ها و تجهیزات حساس جلوگیری می‌کنند و ایمنی کارکنان را تضمین می‌کنند.
اصلاح ضریب توان
تابلوهای خازنی برای بهبود ضریب توان شبکه به کار می‌روند. این تابلوها با اضافه کردن خازن‌ها، جریان‌های غیرضروری را کاهش داده و تلفات انرژی و هزینه برق را پایین می‌آورند. همچنین عملکرد موتورها و سیستم‌ها بهینه می‌شود و از جریمه‌های شرکت برق جلوگیری می‌کند.
کنترل روشنایی و تجهیزات جانبی
تابلو برق صنعتی می‌تواند سیستم‌های روشنایی، فن‌ها، تهویه و دیگر تجهیزات جانبی را مدیریت کند. با برنامه‌ریزی زمان‌بندی و کنترل مرکزی، مصرف انرژی بهینه می‌شود و عملکرد سیستم‌ها هماهنگ می‌گردد. این کاربرد در سالن‌های تولید، انبارها، کارگاه‌ها و ساختمان‌های تجاری اهمیت زیادی دارد.

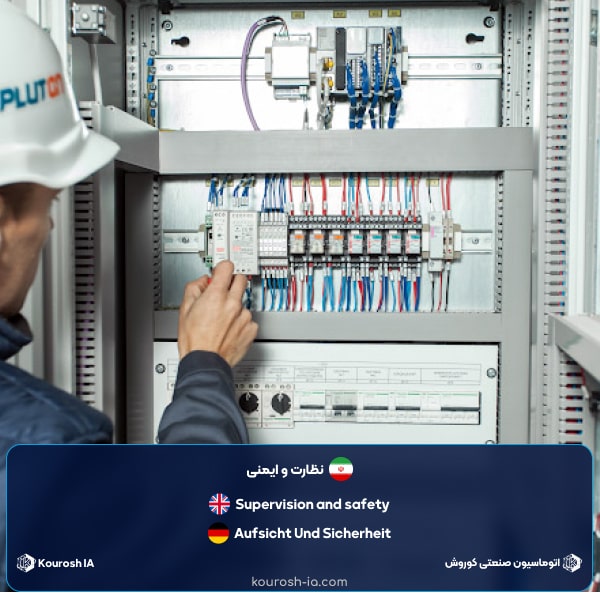

نظارت و ایمنی
تابلو برق با استفاده از چراغ‌های سیگنال، آلارم‌ها و نمایشگرها وضعیت شبکه و تجهیزات را به اپراتور نشان می‌دهد. اپراتور می‌تواند به سرعت به خطاها یا نوسانات پاسخ دهد و از توقف ناگهانی خطوط تولید جلوگیری کند. این نظارت باعث افزایش ایمنی پرسنل و کاهش خسارت‌های مالی می‌شود.
بررسی عوامل مهم در طراحی و ساخت تابلو های توزیع
انتخاب نوع تابلو
نوع تابلو باید متناسب با ولتاژ و نیاز مصرف‌کننده انتخاب شود. تابلوهای فشار ضعیف (LV) برای ساختمان‌ها و صنایع سبک مناسب‌اند، فشار متوسط (MV) برای صنایع بزرگ و شبکه‌های توزیع شهری استفاده می‌شوند و تابلوهای فشار قوی (HV) در نیروگاه‌ها و خطوط انتقال برق کاربرد دارند. انتخاب درست نوع تابلو باعث می‌شود تجهیزات داخلی بهینه و ایمن باشند و ظرفیت شبکه تامین گردد.
جنس بدنه و حفاظت محیطی
جنس بدنه تابلو نقش حیاتی در مقاومت مکانیکی و محیطی دارد. تابلوهای فلزی و فولاد کربنی برای محیط‌های صنعتی داخلی مناسب‌اند، استیل و آلومینیوم در محیط‌های مرطوب و خورنده استفاده می‌شوند و فایبرگلاس و پلی‌کربنات برای فضاهای باز و شرایط سخت محیطی ایده‌آل هستند. درجه حفاظت (IP) تابلو تعیین می‌کند که تابلو در برابر گردوغبار و نفوذ آب تا چه حد مقاوم است.
طراحی داخلی و آرایش تجهیزات
چیدمان کلیدها، فیوزها، شینه‌ها، ترمینال‌ها و تجهیزات کنترلی باید به‌گونه‌ای باشد که اپراتور بتواند به راحتی به آن‌ها دسترسی پیدا کند و تعمیرات یا تعویض قطعات بدون توقف کامل سیستم انجام شود. تهویه مناسب و جلوگیری از تجمع گرما داخل تابلو از عوامل مهم برای افزایش عمر تجهیزات است.
ظرفیت جریان و ضریب ایمنی
تابلو باید جریان نامی و جریان اضافه‌بار شبکه را تحمل کند. انتخاب صحیح شینه‌ها، کلیدهای حفاظتی، بی‌متال و فیوز باعث می‌شود تابلو بتواند در برابر اتصال کوتاه یا نوسانات شدید برق مقاومت کند و از آسیب به تجهیزات و توقف تولید جلوگیری شود.
استانداردها و الزامات فنی
رعایت استانداردهای ملی و بین‌المللی (IEC 61439 برای تابلوهای توزیع، IEC 60947 برای کلیدها و تجهیزات) اطمینان می‌دهد که تابلو عملکرد مطمئن، ایمن و قابل اعتماد دارد. استانداردها همچنین مشخص می‌کنند که فاصله‌ها، حفاظت‌ها و تجهیزات حفاظتی چگونه طراحی شوند تا ریسک برق‌گرفتگی و آتش‌سوزی کاهش یابد.
امکانات توسعه و تطبیق‌پذیری
تابلو باید طوری طراحی شود که امکان افزودن مدارهای جدید، تجهیزات کنترلی یا سیستم‌های اتوماسیون در آینده وجود داشته باشد. این ویژگی باعث کاهش هزینه‌های توسعه و نگهداری طولانی‌مدت می‌شود و تابلو را برای نیازهای آینده آماده می‌کند.

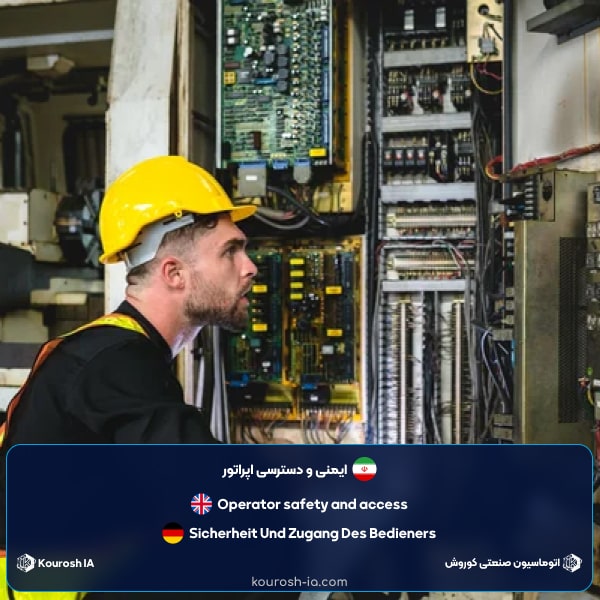

ایمنی و دسترسی اپراتور
طراحی تابلو باید شامل فاصله‌های ایمنی بین تجهیزات، استفاده از حفاظ‌ها، پوشش‌ها و سیستم‌های قفل باشد تا اپراتور در حین کار در معرض خطر قرار نگیرد. دسترسی آسان برای تعمیر، مانیتورینگ و سرویس‌دهی باعث افزایش سرعت عملیات و کاهش خطرات انسانی می‌شود.
کدام یک از مشخصات سیستم مورد بهره برداری در طراحی تابلو برق باید مورد توجه قرار گیرد؟
- پایداری شبکه و نوسانات برق – شدت نوسانات ولتاژ و افت/افزایش ناگهانی برق.
- نوع اتصال و پیکربندی شبکه – ستاره، مثلث، تک‌فاز یا سه‌فاز.
- ضریب توان (Power Factor) سیستم – تعیین نیاز به اصلاح ضریب توان و خازن‌ها.
- ترکیب بار دائم و موقت – بارهای لحظه‌ای یا کوتاه‌مدت که روی انتخاب کلید و فیوز اثر می‌گذارند.
- ارت و سیستم زمین – نوع اتصال زمین مثل TT، TN یا IT و تأثیر آن بر ایمنی تابلو.
- سایز و طول کابل‌ها – تعیین افت ولتاژ، سایز شینه‌ها و اندازه تابلو.
- نیاز به مانیتورینگ و حفاظت هوشمند – تجهیزات کنترل از راه دور، PLC و سنسورهای هوشمند.
- زمان بهره‌برداری و نرخ بار – مدت زمان استفاده از سیستم و توان مورد نیاز در پیک مصرف.
- تداخل‌های الکترومغناطیسی (EMI/EMC) – تأثیر تجهیزات مجاور روی عملکرد تابلو و نیاز به فیلتر.
- قابلیت توسعه و تغییرات آینده سیستم – امکان افزودن مدار یا تجهیزات جدید در آینده.
جنس تابلو برق صنعتی
جنس تابلو برق صنعتی تعیین‌کننده مقاومت، دوام و کاربرد آن در شرایط مختلف محیطی است. انواع رایج عبارتند:
- فلزی (Steel/Metal Enclosed) – پرکاربرد، مقاوم در برابر ضربه و فشار، مناسب محیط‌های صنعتی داخلی، اما نیازمند پوشش ضدزنگ.
- پلاستیکی یا پلی‌کربنات (Plastic/PC) – سبک، عایق برق، مقاوم در برابر رطوبت، مناسب محیط‌های مرطوب یا فضای باز، اما مقاومت مکانیکی کمتر.
- کامپوزیت (Composite) – ترکیب مواد پلیمری و الیاف، مقاوم در برابر رطوبت، UV و مواد شیمیایی، عایق و سبک.
- فولاد کربن (Carbon Steel) – مقاومت مکانیکی بالا، مناسب صنایع سنگین، اما حساس به خوردگی و نیازمند پوشش ضدزنگ.
- آلومینیومی (Aluminum) – سبک، مقاوم در برابر زنگ‌زدگی، مناسب مناطق مرطوب و ساحلی، مقاومت مکانیکی متوسط.
استیل (Stainless Steel) – مقاوم‌ترین نوع در برابر خوردگی و مواد شیمیایی، مناسب صنایع غذایی، داروسازی و محیط‌های مرطوب، هزینه بالا. - فایبرگلاس (Fiberglass) – مقاوم در برابر رطوبت و مواد خورنده، عایق برق، سبک و مناسب پروژه‌های فضای باز یا صنعتی خاص.
نحوه عیب یابی تابلو برق صنعتی به چه صورت است؟
بازرسی ظاهری
در این مرحله تابلو از نظر فیزیکی بررسی می‌شود. شل شدن اتصالات، شکستگی بدنه، زنگ‌زدگی، سوختگی یا بوی سوختگی نشانه‌های اولیه مشکل هستند. با مشاهده علائم ظاهری می‌توان پیش‌بینی کرد کدام بخش نیاز به بررسی دقیق‌تر دارد و از بروز خطرات احتمالی جلوگیری کرد.
بررسی تغذیه و ولتاژ
با استفاده از مولتی‌متر یا ولت‌متر، ولتاژ ورودی تابلو و فازها اندازه‌گیری می‌شوند. هدف از این مرحله اطمینان از سالم بودن منبع برق و تشخیص افت ولتاژ یا قطع فاز است. مشکلات تغذیه می‌توانند باعث عملکرد نامنظم کل تابلو یا آسیب به تجهیزات شوند.
کنترل تجهیزات حفاظتی
فیوزها، کلید مینیاتوری (MCB)، کلید کامپکت (MCCB) و کلید محافظ جان بررسی می‌شوند تا مطمئن شویم عملکرد آن‌ها صحیح است. در صورت عمل نکردن یا قطع شدن نادرست این تجهیزات، جریان اضافه یا اتصال کوتاه می‌تواند به سایر تجهیزات تابلو آسیب برساند.

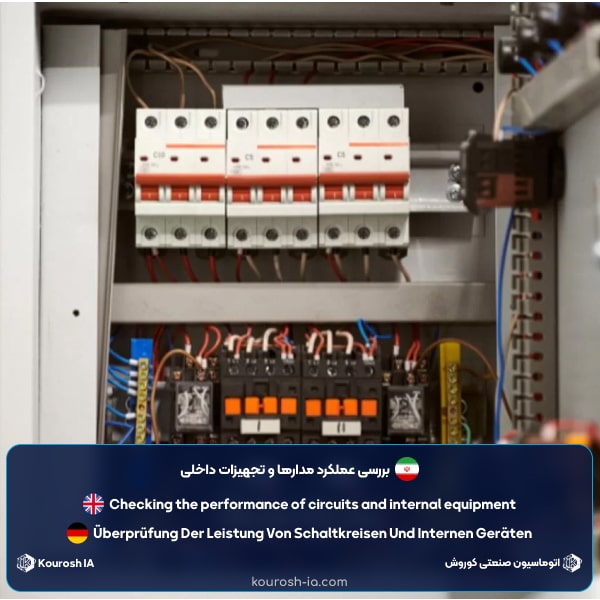

بررسی عملکرد مدارها و تجهیزات داخلی
کنتاکتورها، بی‌متال، کنترل فاز، شینه‌ها، ترمینال‌ها و سایر تجهیزات داخلی تست می‌شوند. همچنین عملکرد موتور یا بارهای متصل کنترل می‌شود تا از عملکرد صحیح هر بخش اطمینان حاصل شود. این مرحله به تشخیص عیب‌های داخلی یا خرابی قطعات کمک می‌کند.
تشخیص عیب با روش تقسیم و جداسازی
با قطع بخش‌های مختلف تابلو به صورت مرحله‌ای، محل دقیق مشکل شناسایی می‌شود. این روش از آسیب به سایر قسمت‌ها جلوگیری کرده و تشخیص سریع و دقیق را ممکن می‌سازد.
استفاده از تجهیزات مانیتورینگ و عیب‌یابی هوشمند
در تابلوهای پیشرفته، سیستم‌های PLC یا مانیتورینگ دیجیتال خطاهای جریان، ولتاژ و دما را ثبت کرده و هشدار می‌دهند. این تجهیزات کمک می‌کنند مشکلاتی که با بررسی فیزیکی قابل مشاهده نیستند، شناسایی شوند و نگهداری پیشگیرانه انجام شود.
ثبت و مستندسازی مشکل
تمام خطاها، زمان وقوع، محل و علت احتمالی آن‌ها ثبت می‌شود. این کار کمک می‌کند در آینده مشکلات مشابه سریع‌تر تشخیص داده شوند و اقدامات پیشگیرانه بهبود یابد.
بررسی ویژگی های شرکت تابلو سازی برق صنعتی
تخصص و تجربه فنی
شرکت باید تیم فنی متخصص در طراحی، ساخت و نصب انواع تابلوهای برق صنعتی داشته باشد و تجربه کافی در پروژه‌های مختلف صنعتی، ساختمانی و نیروگاهی داشته باشد.
استانداردها و گواهینامه‌ها
رعایت استانداردهای بین‌المللی (IEC، ANSI، NFPA) و ملی برای تولید تابلو برق ضروری است و گواهینامه‌های کیفیت نشان‌دهنده اعتبار شرکت است.
تنوع محصولات و خدمات
شرکت‌های معتبر انواع تابلوهای فشار ضعیف، متوسط و قوی، تابلوهای کشویی، فلزی، فایبرگلاس و استیل را ارائه می‌دهند و خدمات جانبی مانند نصب، راه‌اندازی و نگهداری را پوشش می‌دهند.
کیفیت قطعات و تجهیزات داخلی
استفاده از کلیدها، فیوزها، شینه‌ها، کنتاکتورها و سایر تجهیزات با کیفیت و برند معتبر باعث طول عمر و ایمنی تابلوها می‌شود.
طراحی سفارشی و انعطاف‌پذیری
شرکت باید توانایی طراحی تابلو مطابق با نیاز مشتری و شرایط محیطی پروژه را داشته باشد و قابلیت توسعه یا تغییر در آینده را فراهم کند.
خدمات پس از فروش و پشتیبانی
پشتیبانی فنی، تأمین قطعات یدکی و خدمات نگهداری به مشتریان اطمینان می‌دهد که تابلوها در طول عمر مفید به درستی کار خواهند کرد.

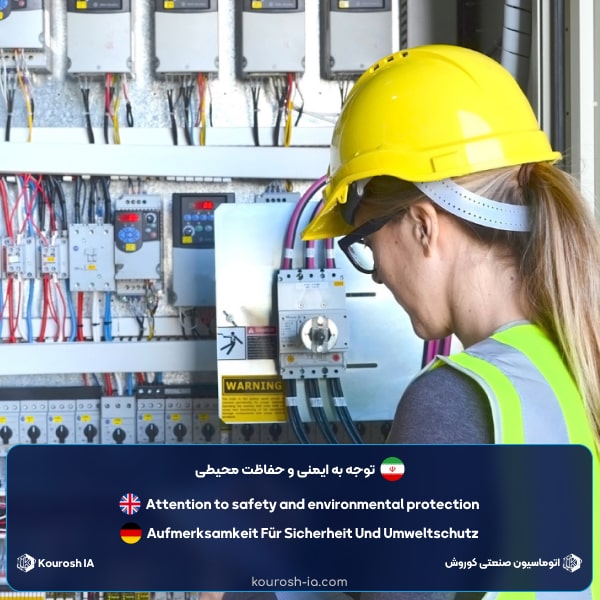

توجه به ایمنی و حفاظت محیطی
شرکت باید در طراحی تابلوها نکات ایمنی، حفاظت در برابر اضافه‌بار، اتصال کوتاه، و شرایط محیطی مانند رطوبت، گردوغبار و حرارت را رعایت کند.
اجرای تابلو برق صنعتی در اتوماسیون صنعتی کورش
شرکت اتوماسیون صنعتی کوروش در زمینه طراحی، ساخت و اجرای تابلو برق صنعتی با تمرکز بر دقت مهندسی، ایمنی بالا و تطابق کامل با استانداردهای صنعتی فعالیت می‌کند.
خدمات ارائه‌شده توسط اتوماسیون صنعتی کوروش شامل طراحی و ساخت تابلو برق صنعتی است. شرکت ما تابلوهای برق را با توجه به نیازهای خاص خطوط تولید و شرایط عملیاتی مشتریان طراحی و تولید می‌کند.
انواع تابلوهایی که ما در این شرکت تولید می‌کنیم:
- تابلوهای فرمان و قدرت
- سیستم‌های کنترل PLC
- تابلوهای اصلاح ضریب یا بانک خازن
- تابلوهای استارتر (اینورتری، ستاره مثلث، چپ‌گرد، راست‌گرد و…)
- تابلوهای صفحه متحرک و ایستاده با پوشش رنگ کوره‌ای و حفاظت IP65
- تابلوهای فشار ضعیف و متوسط
ویژگی‌های کلیدی شرکت
اتوماسیون صنعتی کوروش عبارتند از:
- تجربه و تخصص: تیم متخصص با تجربه در ارائه راه‌حل‌های مهندسی و فنی.
- رعایت استانداردها: تطابق با استانداردهای ملی و بین‌المللی در طراحی و ساخت تابلوها.
- تنوع محصولات: ارائه انواع تابلوهای برق با کاربردهای مختلف صنعتی.
- خدمات پس از فروش: پشتیبانی فنی و تأمین قطعات یدکی برای مشتریان.
جمع‌بندی
شرکت اتوماسیون صنعتی کوروش تخصص خود را در طراحی، ساخت و اجرای انواع تابلو برق صنعتی با رعایت استانداردهای ایمنی و کیفیت بالا متمرکز کرده است. خدمات آن شامل طراحی انواع تابلوهای فرمان و قدرت، PLC، اصلاح ضریب توان، استارترها و تابلوهای فشار ضعیف و متوسط، همراه با نصب، راه‌اندازی و تأمین تجهیزات صنعتی است. این شرکت با تیم متخصص و رعایت استانداردهای ملی و بین‌المللی، راهکارهای انعطاف‌پذیر و با دوام ارائه می‌دهد و خدمات پس از فروش و پشتیبانی فنی برای مشتریان فراهم می‌کند. به‌طور خلاصه، اتوماسیون صنعتی کوروش یک مرجع کامل برای نیازهای تابلو برق و اتوماسیون صنعتی است.
